LoRa1262-868 : Module LoRa SX1262 160 mW certifié CE-RED 868 MHz avec TCXO

Le module LoRa LoRa1262 utilise le composant SX1262 de Semtech, doté d'un oscillateur à quartz TCXO haute précision, de courants de réception et de veille ultra-faibles et d'une sensibilité de -148 dBm. L'oscillateur à quartz 64 kHz intégré permet de réveiller périodiquement le microcontrôleur avec une faible consommation d'énergie. Le commutateur d'antenne du module est intégré et contrôlé par la puce, ce qui économise les ressources du microcontrôleur externe. Sa taille compacte et sa puissance de sortie de 22 dBm (160 mW) présentent de grands avantages pour les applications IoT et alimentées par batterie.
LoRa1262-868 a obtenu la certification CE-RED.

Contactus

DOWNLOAD

Paramètre	Min.	Typique	Max.	Unité	Condition
État de fonctionnement
Tension de fonctionnement	1.8	3.3	3.7	V
Plage de température	-40	25	85	°C
Consommation actuelle
courant RX		< 6,5		mA	@TCXO Crystal (par défaut 2,8 V, 1,8 V en option)
courant TX		< 130		mA	@868MHz
Courant de sommeil		1.9		uA	Mode OFF (mode VEILLE avec démarrage à froid) Tous les blocs sont désactivés
		2.3		uA	Mode SLEEP (mode SLEEP avec démarrage à chaud) Configuration conservée
		2.9		uA	Mode SLEEP (Mode SLEEP avec démarrage à chaud) Configuration conservée + RC64k
		0,56		mA	Mode STDBY_RC, RC13M, XOSC désactivé
		2,35		mA	Mode STDBY_XOSC, XOSC activé
Paramètre RF
Gamme de fréquences	848	868	888	MHz	@868MHz
Puissance de sortie	-15	22		dBm
Sensibilité de réception		-133		dBm	@LoRa BW=125KHz_SF = 10_CR=4/5

Caractéristiques du module LoRa SX1262 LoRa1262

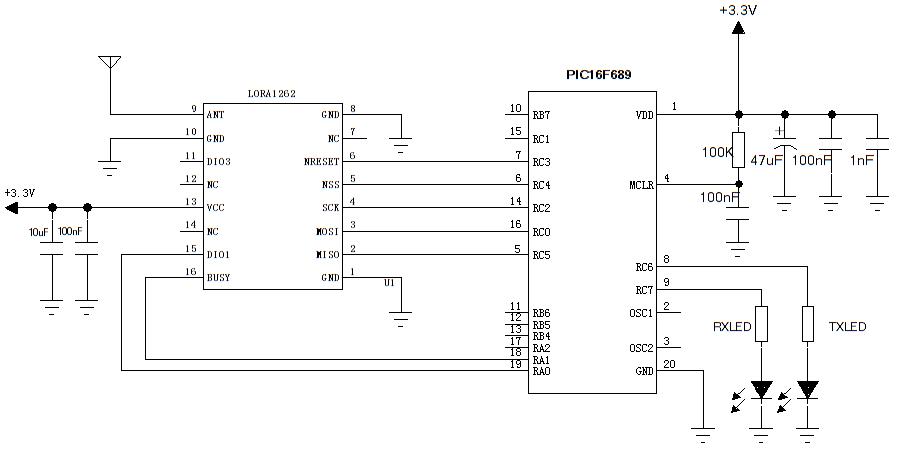

Circuit d'application du module LoRa sans fil LoRa1262-868

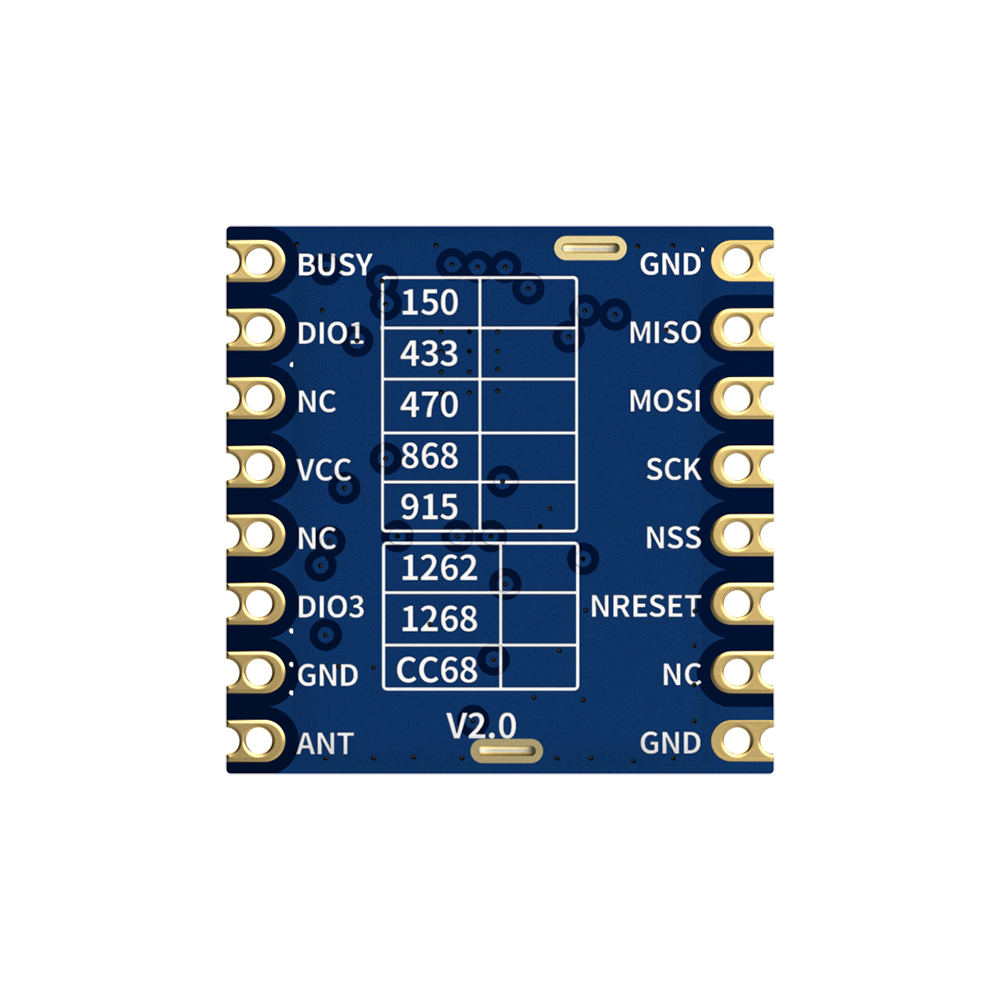

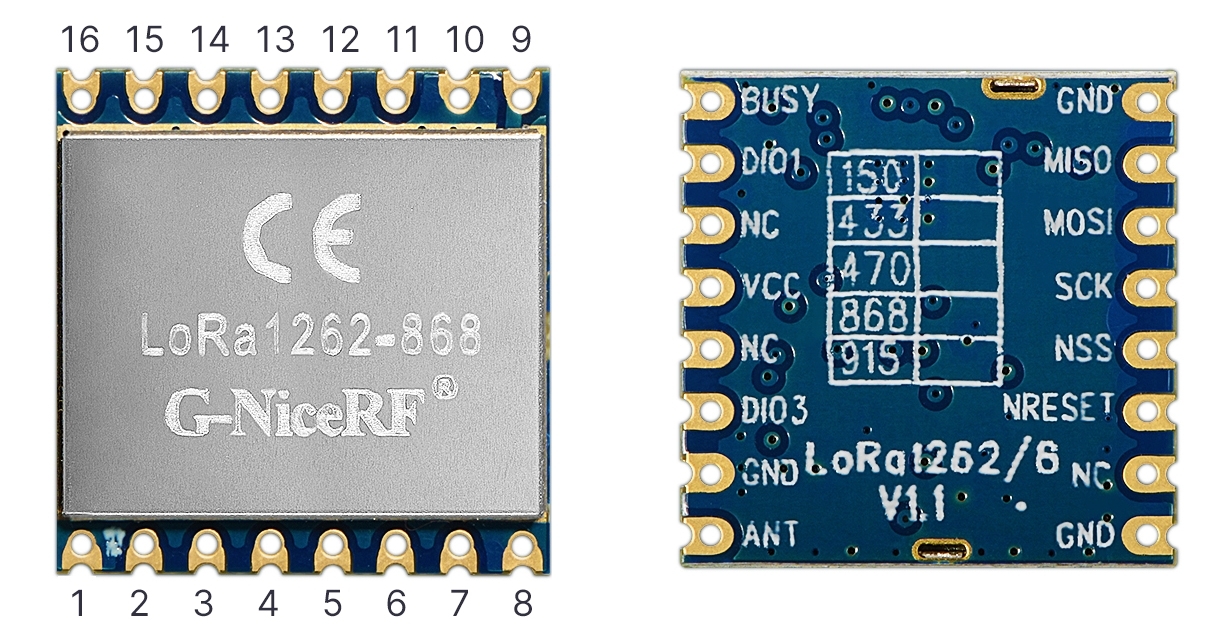

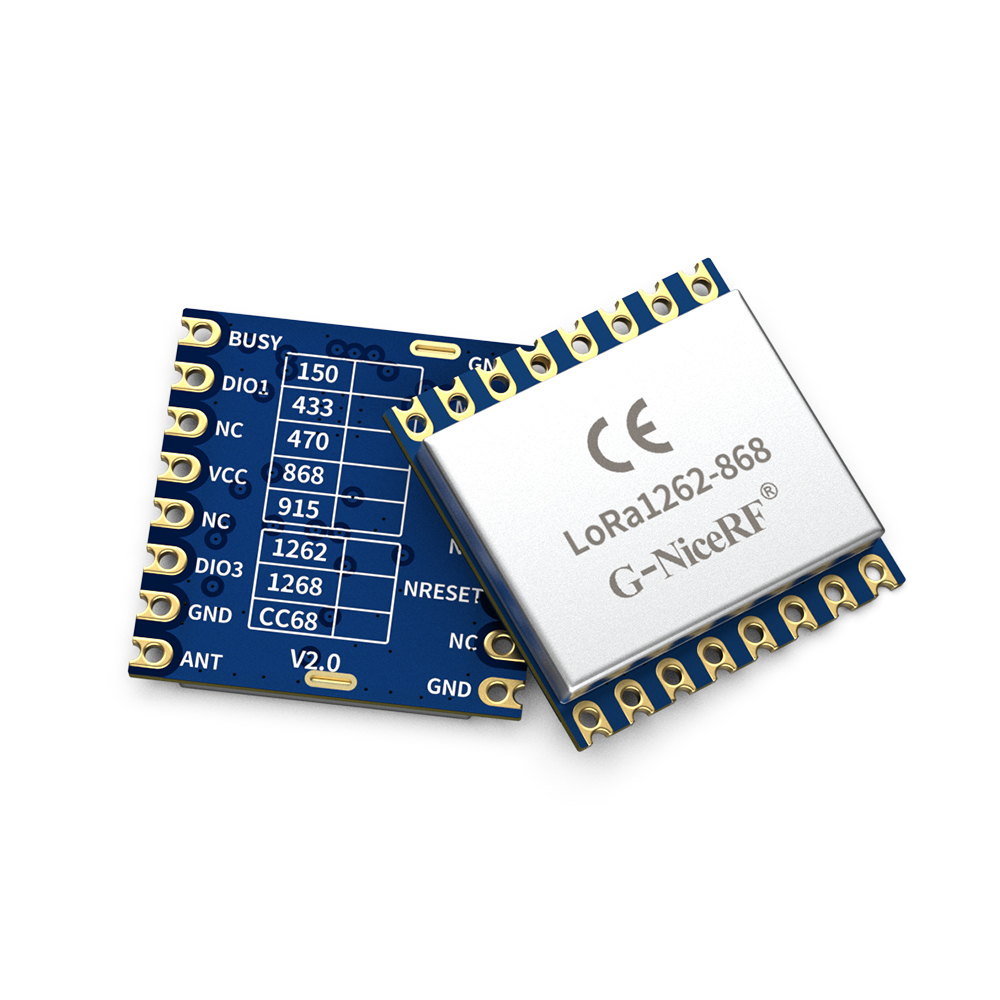

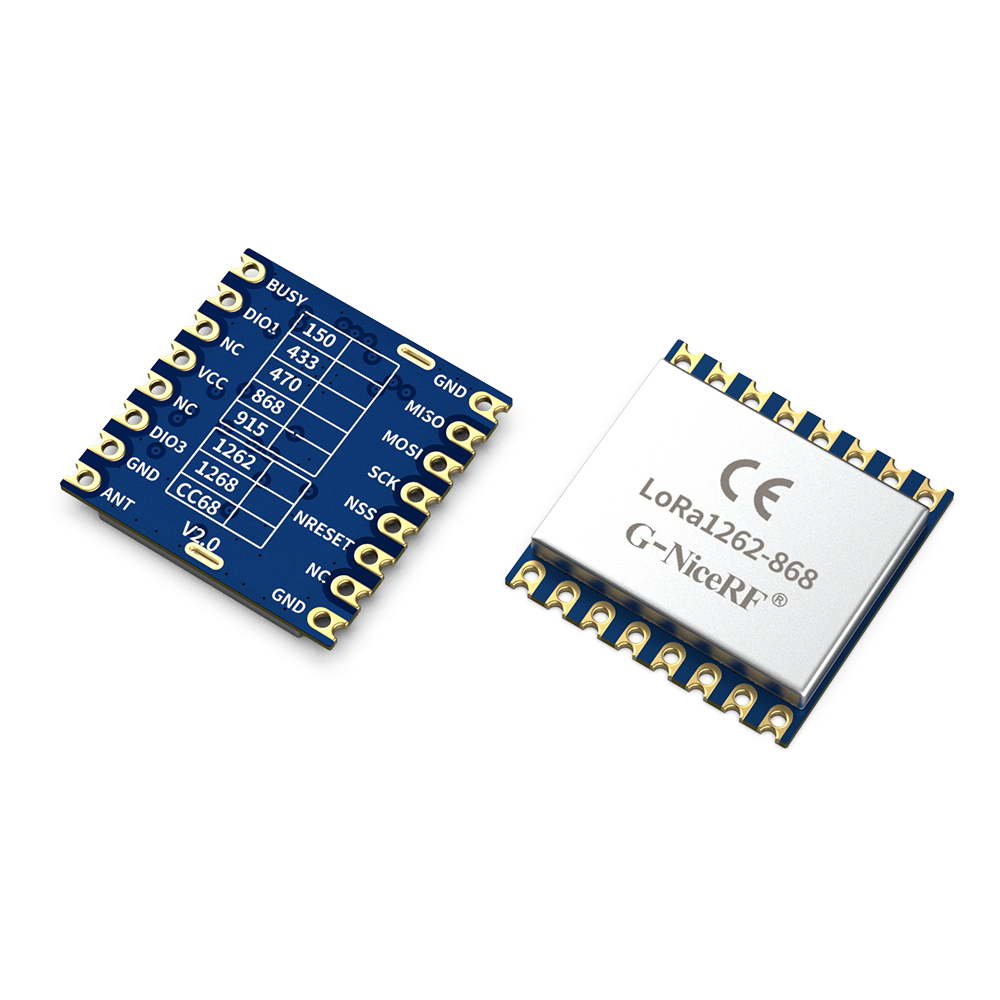

Définition des broches du module LoRa sans fil LoRa1262-868.

Broche N°	Nom de la broche	Description
1	GND	terre d'alimentation
2	MISO	Sortie SPI pour les données SPI
3	MOSI	Entrée SPI pour les données SPI
4	SCK	Horloge série pour interface SPI
5	NSS	Activation SPI
6	NRESET	Réinitialiser l'entrée
7, 12, 14	Caroline du Nord	Vide
8	GND	terre d'alimentation
9	FOURMI	Connectez-vous avec une antenne coaxiale de 50 ohms
10	GND	terre d'alimentation
11	DIO3	E/S numériques
13	VCC	Alimentation connectée (par défaut 3,3 V)
15	DIO1	E/S numériques
16	OCCUPÉ	Utilisé pour l'indication d'état, voir la fiche technique pour plus de détails.

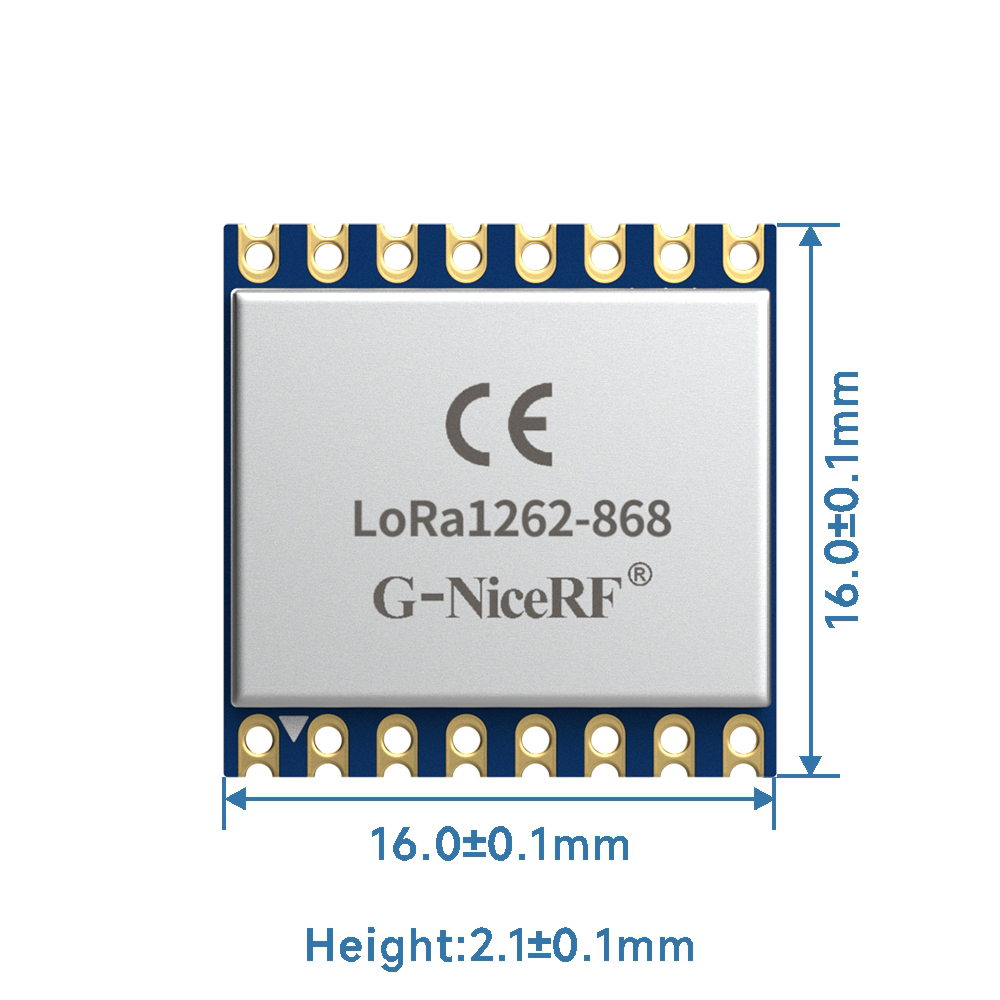

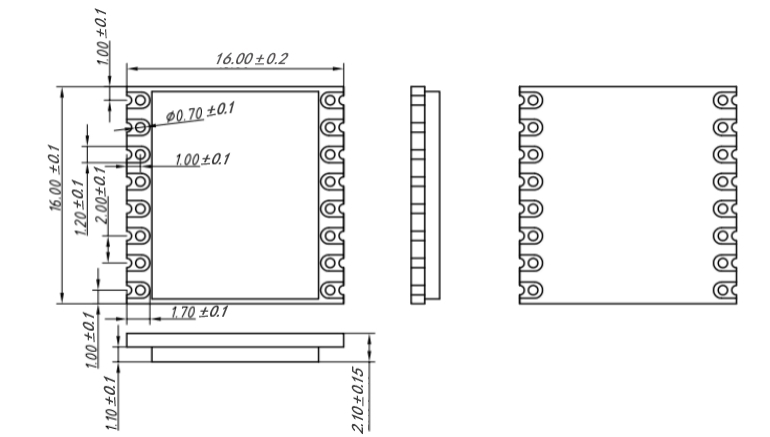

Dimensions mécaniques du module LoRa sans fil LoRa1262-868.

Dimensions mécaniques du module LoRa SX1262 LoRa1262
